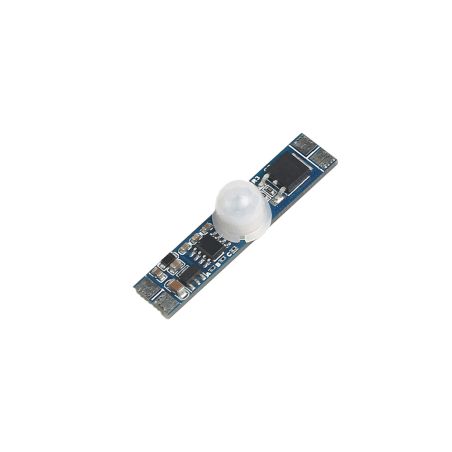

Circuito de sensor infrarrojo 5V-24V 2M
El sensor infrarrojo para tiras LED es un sistema de detección óptica que convierte la presencia de un objeto en una señal eléctrica, controlando así la iluminación de forma automática y sin contacto.
Pago con tarjeta de crédito /debito, bizum,paypal o por transferencia bancaria
Realiza tu pedido antes de las 18:00 h y lo recibirás entre 24-48H
Garantía de 3 años y 15 días para realizar la devolución
El circuito de sensor infrarrojo para tira LED funciona con un emisor IR (LED infrarrojo) y un receptor IR (fotodiodo o fototransistor). El emisor envía luz infrarroja invisible y el receptor detecta su reflejo o interrupción. Cuando el receptor percibe un cambio (por ejemplo, al pasar la mano), el circuito activa o desactiva la alimentación de la tira LED.
🔎 Principio de funcionamiento
-
Emisor IR (LED infrarrojo): Genera un haz de luz infrarroja, invisible al ojo humano, con longitud de onda mayor que la luz visible.
-
Receptor IR (fotodiodo/fototransistor): Detecta la luz reflejada o interrumpida. Si la luz rebota en un objeto cercano (como tu mano), el receptor cambia su estado eléctrico.
-
Circuito de control: El receptor envía la señal a un microcontrolador o a un circuito integrado que interpreta la variación. Este circuito conmuta la alimentación de la tira LED, encendiéndola, apagándola o incluso regulando su brillo.
⚡ Etapas del circuito típico
-
Generación de señal IR: El LED infrarrojo emite pulsos de luz.
-
Recepción: El fotodiodo/fototransistor recibe la luz reflejada.
-
Procesamiento: Un amplificador y comparador convierten la señal en un pulso digital.
-
Activación: El pulso activa un transistor o relé que alimenta la tira LED.
-
Funciones extra: Algunos circuitos permiten dimming (regulación de intensidad) o temporización.
✅ Ventajas de usar sensor IR en tiras LED
-
Encendido sin contacto: Basta con pasar la mano cerca del sensor.
-
Mayor higiene y comodidad: Ideal en cocinas, baños o muebles.
-
Estética limpia: No requiere interruptores visibles.
-
Versatilidad: Puede integrarse en espejos, armarios o bajo muebles.
📊 Ejemplo práctico
-
Componentes básicos:
-
LED infrarrojo (emisor)
-
Fototransistor (receptor)
-
Resistencia limitadora
-
Comparador operacional
-
Transistor MOSFET para conmutar la tira LED
-
-
Funcionamiento: Al acercar la mano, el fototransistor detecta el reflejo IR → el comparador genera señal → el MOSFET permite el paso de corriente → la tira LED se enciende.
Características:
- Tensión Nominal: DC 5V - 24V
- Potencia:
en 12V max.36W
en 24V max.72W
Corriente máxima 3A - Distancia de apertura: máximo 2 m
- Protección humedad: IP20 (uso interior)
- Tiempo de arranque: 0.1s
- Tiempo de apagar: 30s
- Temperatura de trabajo: -20 ºC ~ +55 ºC
- Vida estimada: 10,000 veces
- Peso: 32g
- Dimensiones: 48x10x10,6 mm
- Certificados: CE, RoHS
Embalaje:
- 1 Unidades por paquete
